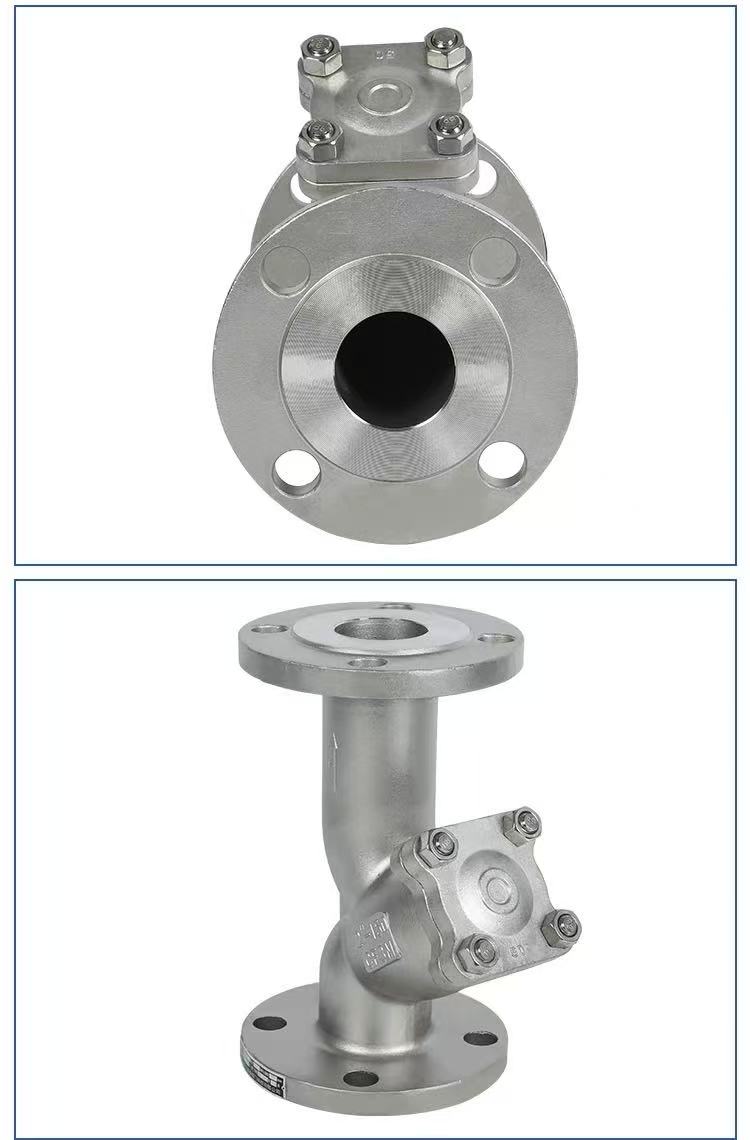

ตัวกรองชนิด Y หน้าแปลน American Standard

หลักการทำงาน

ตัวกรองชนิด Y-type หน้าแปลนมาตรฐานอเมริกันของโรงงาน Shenchi ทำงานบนหลักการของการสกัดกั้นหน้าจอตัวกรอง ตัวกลางจะเข้าสู่ตัวเครื่องจากปลายทางเข้าและไหลผ่านตัวกรองตัวกรองภายในโครงสร้างรูปตัว Y สิ่งเจือปนที่เป็นของแข็งจะถูกปิดกั้นภายในตัวกรอง ในขณะที่ตัวกลางที่สะอาดจะไหลผ่านและออกจากปลายทางออก พื้นที่รวมของตะแกรงกรองเป็น 3-4 เท่าของพื้นที่หน้าตัดของท่อ ส่งผลให้มีความต้านทานต่ำและไหลเร็ว สำหรับการระบายน้ำ ให้คลายเกลียวปลั๊กด้านล่างหรือถอดฝาครอบหน้าแปลน ถอดตะแกรงกรองออก ทำความสะอาด แล้วติดตั้งกลับเข้าไปใหม่ ตัวเครื่องหลักทำจากวัสดุ WCB, SUS304 (CF8) หรือ SUS316L (CF3M) โดยใช้กระบวนการหล่อแบบผสมผสาน ส่งผลให้ตัวเครื่องไร้รอยต่อและทนทานต่อแรงกดที่เชื่อถือได้ ผลิตภัณฑ์ของ Shenchi เหมาะสำหรับการกรองสิ่งเจือปนในท่อที่ใช้ในอุตสาหกรรมปิโตรเลียม เคมี และบำบัดน้ำ

พารามิเตอร์ผลิตภัณฑ์

ชื่อสินค้า: ตัวกรองชนิด Y หน้าแปลน American Standard	ข้อมูลจำเพาะ: (1/8"-4") DN6-DN100ข้อมูลจำเพาะ: (1/8"-4") DN6-DN100
ความดันที่กำหนด: PN16	วัสดุของตัวเครื่อง: WCB, SUS304 (CF8), SUS316L (CF3M)
มาตรฐาน: ANSI, BS, DIN, ISO, JIS	อุณหภูมิที่ใช้งานได้: -20 ℃ ~ +150 ℃ (ปกติ), สูงถึง +350 ℃ (ประเภทอุณหภูมิสูง), ลงไปถึง -196 ℃ (ประเภทอุณหภูมิต่ำ)
วัสดุโลหะภายใน: WCB, SUS304 (CF8), SUS316L (CF3M)	อุณหภูมิปานกลาง: อุณหภูมิสูง, อุณหภูมิต่ำ, อุณหภูมิปานกลาง, อุณหภูมิปกติ
วิธีการใช้งาน: ด้วยตนเอง	ซีล: EPDM, PPL
วิธีการเชื่อมต่อ: การเชื่อมต่อแบบแปลน	การใช้งาน: น้ำ อากาศ แก๊ส น้ำมัน ของเหลว ฯลฯ
แหล่งกำเนิดสินค้า: ประเทศจีน	ตัวอย่าง: ตัวอย่างที่มีอยู่

ประเด็นสำคัญในการติดตั้ง

การยืนยันทิศทาง การจัดตำแหน่งและการกระชับหน้าแปลน และการรองรับและการป้องกันท่อ

เมื่อติดตั้งตัวกรองชนิด Y หน้าแปลนมาตรฐานอเมริกันของ Shenchi ให้ใส่ใจกับประเด็นสำคัญสามประการ: ขั้นแรก ยืนยันทิศทางการไหล ลูกศรบนตัววาล์วควรอยู่ในแนวเดียวกับทิศทางการไหลปานกลาง และควรติดตั้งหน้าจอตัวกรองลงด้านล่างเพื่อช่วยให้การตกตะกอนของสิ่งเจือปนสะดวก ประการที่สอง ตรวจสอบการจัดตำแหน่งหน้าแปลนและการขันให้แน่น ใบหน้าของหน้าแปลนควรขนานและตั้งศูนย์กลาง ปะเก็นอยู่ตรงกลาง และขันโบลต์ให้แน่นในแนวทแยงเป็นระยะเพื่อหลีกเลี่ยงการเสียรูปของเปลือก ประการที่สาม ให้การสนับสนุนไปป์ไลน์และการป้องกันตัวกรองล่วงหน้า ตัวกรองต้องไม่รับน้ำหนักของท่อ ต้องล้างท่อก่อนการติดตั้งเพื่อขจัดอนุภาคขนาดใหญ่ Shenchi ให้คำแนะนำในการติดตั้งโดยละเอียด รองรับการปรับแต่ง ODM/OEM และสามารถปรับขนาดตาข่ายตัวกรองได้ตามต้องการ เพื่อให้มั่นใจว่าการทำงานของตัวกรองมีความเสถียรในระยะยาว

กรองสารได้อย่างมีประสิทธิภาพ

ตัวกรองชนิด Y ของหน้าแปลนมาตรฐาน Shenchi ASME จะกรองสารแขวนลอยที่เป็นของแข็งในสื่อไปป์ไลน์เป็นหลัก ซึ่งรวมถึง: ตะกรันจากการเชื่อม ตะไบเหล็ก และคราบสนิมจากการเชื่อมท่อ ทราย ดิน เส้นใยป่าน และสารเคลือบหลุมร่องฟันที่เหลือจากการก่อสร้าง อนุภาค ผลึก และตะกอนที่ถูกพาโดยตัวกลางเอง สนิมและเศษตะกรันจากการเสื่อมสภาพและการลอกของผนังด้านในของท่อ และเศษโลหะและสิ่งสกปรกอื่น ๆ ในน้ำมันหล่อลื่น ความแม่นยำในการกรองสามารถเลือกได้ตั้งแต่ 50-300 mesh ขึ้นอยู่กับความสะอาดที่ต้องการของตัวกลาง ผลิตในประเทศจีน ตัวกรองชนิด Y หน้าแปลนมาตรฐาน ASME ทำจากวัสดุ WCB, SUS304 และ SUS316L ให้ความต้านทานการกัดกร่อนและสามารถปรับให้เข้ากับตัวกลางต่างๆ

สารที่ไม่เหมาะสำหรับการกรอง

ตัวกรองชนิด Y หน้าแปลน Shenchi ASME B ไม่เหมาะสำหรับการกรองสารต่อไปนี้: สารเคมีที่ละลายในตัวกลาง (เช่นเกลือในน้ำเกลือ กรดและด่างในสารละลาย); อิมัลชันน้ำมันและน้ำ เพสต์หรือคอลลอยด์ที่มีความหนืด สิ่งสกปรกที่เป็นเส้นใยอ่อน (ซึ่งอาจทะลุหรือพันรอบตัวกรอง) และการปนเปื้อนที่เป็นก๊าซในตัวกลางที่เป็นก๊าซ สำหรับสื่อเหล่านี้ จะต้องเลือกตัวกรองประเภทอื่น เมื่อขายตัวกรองชนิด Y หน้าแปลน ASME B Shenchi จะยืนยันคุณลักษณะของสื่อกับลูกค้าเพื่อหลีกเลี่ยงการเลือกที่ไม่ถูกต้อง ตัวกรองชนิด Y หน้าแปลน ASME B พร้อมรายการราคามีแนวทางการเลือกโดยละเอียด
