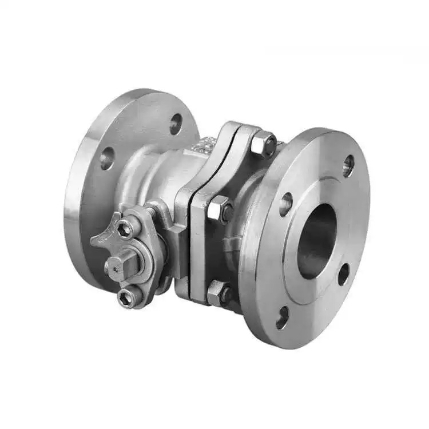

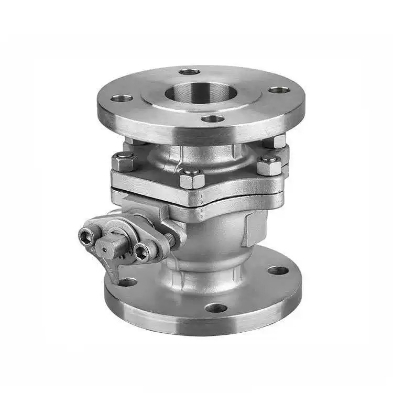

บอลวาล์วหน้าแปลนอเมริกันสแตนดาร์ด

หลักการทำงาน

การไหลของสื่อถูกควบคุมโดยการหมุนลูกบอล 90°

รูทะลุที่มีเส้นผ่านศูนย์กลางเท่ากับท่อจะอยู่ตรงกลางลูกบอล เมื่อด้ามจับหรือแอคชูเอเตอร์หมุนลูกบอล 90° จนกระทั่งรูทะลุอยู่ในแนวเดียวกับแกนท่อ ตัวกลางจะไหลได้อย่างอิสระโดยไม่มีสิ่งกีดขวาง วาล์วเปิดเต็มที่ และความต้านทานการไหลเกือบเป็นศูนย์ เมื่อลูกบอลหมุนอีก 90° จนกระทั่งรูทะลุตั้งฉากกับท่อ พื้นผิวทรงกลมแข็งจะปิดกั้นทางเดินทั้งหมด วาล์วจะปิด และทำการปิดที่เชื่อถือได้

บอลวาล์วหน้าแปลน American Standard ใช้การออกแบบการปิดผนึกแบบสองทิศทาง ช่วยให้สื่อสามารถเข้าจากทิศทางใดก็ได้โดยไม่มีข้อจำกัดทิศทางการไหล ซีลแบบอ่อน (PTFE/PPL) ไม่มีการรั่วไหล ในขณะที่ซีลแบบแข็งเหมาะสำหรับอุณหภูมิสูงและแรงดันสูง ก้านวาล์วมีโครงสร้างป้องกันการระเบิดเพื่อความปลอดภัยและความน่าเชื่อถือภายใต้แรงดันสูง บอลวาล์วหน้าแปลนมาตรฐาน Shenchi ASME ผลิตขึ้นอย่างเคร่งครัดตามมาตรฐาน API 608 ให้การทำงานที่รวดเร็วและการปิดผนึกที่แน่นหนา ทำให้วาล์วปิดในอุดมคติสำหรับท่อมาตรฐาน ASME ในอุตสาหกรรมน้ำมัน เคมี และก๊าซธรรมชาติ

พารามิเตอร์ผลิตภัณฑ์

ชื่อสินค้า: บอลวาล์วหน้าแปลนอเมริกันสแตนดาร์ด	ข้อมูลจำเพาะ: (1/8"-4") DN6-DN100
ความดันที่กำหนด: PN16	วัสดุตัวเครื่อง: WCB, SUS304 (CF8), SUS316L (CF3M) วัสดุตัวเครื่อง: WCB, SUS304 (CF8), SUS316L (CF3M)
มาตรฐาน: ANSI, BS, DIN, ISO, JIS	อุณหภูมิที่ใช้งานได้: -20 ℃ ~ +150 ℃ (ปกติ), สูงถึง +350 ℃ (อุณหภูมิสูง), ลงไปที่ -196 ℃ (อุณหภูมิต่ำ)
วัสดุโลหะภายใน: WCB, SUS304 (CF8), SUS316L (CF3M)	อุณหภูมิปานกลาง: อุณหภูมิสูง, อุณหภูมิต่ำ, อุณหภูมิปานกลาง, อุณหภูมิปกติ
วิธีการใช้งาน: มานูอา	ซีล: EPDM, PPL
วิธีการเชื่อมต่อ: การเชื่อมต่อแบบแปลน	การใช้งาน: น้ำ อากาศ แก๊ส น้ำมัน ของเหลว ฯลฯ
แหล่งกำเนิดสินค้า: ประเทศจีนแหล่งกำเนิดสินค้า: ประเทศจีนแหล่งกำเนิดสินค้า: ประเทศจีนแหล่งกำเนิดสินค้า: ประเทศจีน	ตัวอย่าง: ตัวอย่างที่มีอยู่

จุดเด่นของโครงสร้างหลักและการออกแบบ

บอลวาล์วหน้าแปลน American Standard คุณภาพสูงของ Shenchi มีโครงสร้างหลักที่ประกอบด้วยตัววาล์ว บอล ก้าน และซีลที่นั่ง ลูกบอลอาจเป็นแบบลูกบอลลอย (DN50 และต่ำกว่า) หรือแบบลูกบอลคงที่ (DN50 ขึ้นไป) รูทะลุของลูกบอลตรงกับเส้นผ่านศูนย์กลางภายในของท่อ ส่งผลให้มีความต้านทานการไหลเกือบเป็นศูนย์เมื่อเปิดจนสุด โครงสร้างป้องกันการระเบิดของก้านช่วยป้องกันไม่ให้ก้านลอยออกมาภายใต้ความกดดันสูง อุปกรณ์ป้องกันไฟฟ้าสถิตช่วยรับประกันการนำไฟฟ้าระหว่างลูกบอลและก้าน ป้องกันการสะสมของไฟฟ้าสถิต สำหรับบอลวาล์วหน้าแปลน ASME พร้อมใบเสนอราคา Shenchi จัดทำตารางพารามิเตอร์ทางเทคนิคโดยละเอียดเพื่ออำนวยความสะดวกในการเลือกรุ่นที่แม่นยำและการคำนวณงบประมาณสำหรับลูกค้า
