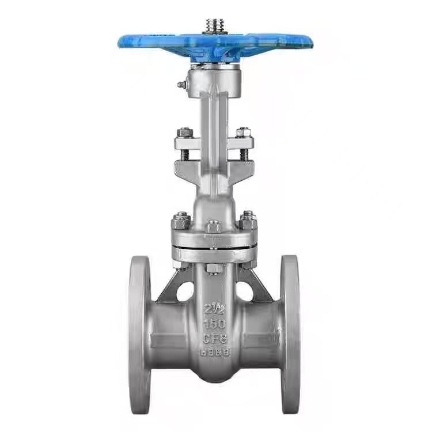

American Standard Rising Stem วาล์วประตูหน้าแปลน

หลักการทำงานของ ASME Rising Stem Flanged Gate Valve

เมื่อผู้ปฏิบัติงานหมุนวงล้อจักร วงล้อจักรจะขับเคลื่อนก้านวาล์วให้หมุน เกลียวสี่เหลี่ยมคางหมูที่ปลายด้านบนของก้านวาล์วประกอบเข้ากับน็อตก้านวาล์ว เพื่อแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นตามแนวแกน เนื่องจากก้านวาล์วและเกตเชื่อมต่อกัน ก้านวาล์วจะขับเคลื่อนเกตให้ขึ้นหรือลงพร้อมกัน

หากต้องการเปิดวาล์ว ให้หมุนวงล้อจักรทวนเข็มนาฬิกา ก้านวาล์วขับเคลื่อนประตูให้เคลื่อนขึ้นด้านบนในการเคลื่อนที่เชิงเส้น ส่งผลให้ประตูหลุดออกจากบ่าวาล์ว เมื่อประตูถูกยกขึ้นให้สูงเท่ากับสองเท่าของเส้นผ่านศูนย์กลางระบุของวาล์ว ทางเดินของของไหลจะไม่ถูกกีดขวางโดยสิ้นเชิง และวาล์วอยู่ในตำแหน่งเปิดสุด ในระหว่างการทำงาน โดยทั่วไปวงล้อจักรจะหมุนไปยังตำแหน่งที่ไม่สามารถหมุนต่อไปได้อีกต่อไป จากนั้นจึงหมุนกลับไปครึ่งรอบเป็นหนึ่งรอบเพื่อให้ได้ตำแหน่งเปิดเต็มที่ เพื่อป้องกันไม่ให้ก้านวาล์วล็อคเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ

หากต้องการปิดวาล์ว ให้หมุนวงล้อจักรตามเข็มนาฬิกา ก้านวาล์วขับเคลื่อนประตูให้เคลื่อนลงด้านล่างในการเคลื่อนที่เชิงเส้น ทำให้ประตูกดทับบ่าวาล์ว แรงบิดที่ใช้โดยวงล้อจักรทำให้เกิดแรงซีลแบบบังคับ และแรงดันของตัวกลางในท่อยังกดประตูกับบ่าวาล์วอีกอัน ทำให้เกิดเอฟเฟกต์การซีลในตัว การดำเนินการแบบคู่นี้ทำให้มั่นใจได้ว่าไม่มีการรั่วไหลเมื่อปิด

ลักษณะสำคัญของวาล์วประตูก้านที่เพิ่มขึ้นคือก้านวาล์วขึ้นและตกลงพร้อมกันกับประตู ผู้ปฏิบัติงานสามารถกำหนดสถานะเปิด/ปิดของวาล์วด้วยสายตาได้ โดยการสังเกตความยาวของก้านวาล์วที่ยื่นออกไปเลยฝาครอบวาล์ว ยิ่งก้านวาล์วขยายยาวเท่าไร วาล์วก็จะเปิดกว้างขึ้นเท่านั้น เมื่อดึงก้านกลับจนสุด วาล์วจะปิด

สิ่งสำคัญอย่างยิ่งที่จะต้องทราบว่าวาล์วประตูหน้าแปลนก้านที่เพิ่มขึ้น ASME (American Standard) สามารถใช้ได้เฉพาะในตำแหน่งเปิดสุดหรือปิดสุดเท่านั้น และไม่สามารถใช้เป็นวาล์วควบคุมได้ หากปล่อยทิ้งไว้ในตำแหน่งเปิดบางส่วนเป็นเวลานาน สารตัวกลางที่ไหลด้วยความเร็วสูงจะกัดกร่อนพื้นผิวซีล ทำให้เกิดการสึกหรอที่ประตูและบ่า ส่งผลให้วาล์วรั่วในที่สุด นอกจากนี้ ตัวกลางสามารถไหลเข้ามาจากด้านใดด้านหนึ่งของวาล์วประตูได้ในทิศทางใดทิศทางหนึ่ง ซึ่งช่วยลดความจำเป็นในการพิจารณาทิศทางการไหลระหว่างการติดตั้งและอำนวยความสะดวกในการจัดวางไซต์งาน

พารามิเตอร์ผลิตภัณฑ์

ทนต่ออุณหภูมิสูงและแรงดันสูง

Shenchi ASME Standard Rising Stem Flanged Gate Valves มีข้อได้เปรียบด้านประสิทธิภาพหลักสองประการ: ทนต่ออุณหภูมิสูงและทนต่อแรงดันสูง วัสดุ WCB สามารถทนต่ออุณหภูมิได้สูงถึง 425°C ในขณะที่สแตนเลสเหมาะสำหรับช่วงอุณหภูมิที่กว้างขึ้น ระดับแรงดันคลาส 150 แรงดันใช้งานสูงถึง 1.9MPa ที่อุณหภูมิห้อง เกินมาตรฐาน PN16 ซีลมีจำหน่ายในประเภท PPL ทนอุณหภูมิสูงหรือ EPDM ทนน้ำ Shenchi ผลิตในประเทศจีน มีการควบคุมคุณภาพอย่างครอบคลุมตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพในระยะยาวภายใต้สภาวะอุณหภูมิสูงและความดันสูง

ประสิทธิภาพแรงดันสูงที่เชื่อถือได้เกินมาตรฐาน Class 150

วาล์วประตูหน้าแปลนก้านเพิ่มขึ้นมาตรฐาน ASME B16.10 ของ Shenchi มีความต้านทานแรงดันสูงที่เชื่อถือได้ การเชื่อมต่อหน้าแปลนเป็นไปตามมาตรฐาน ASME B16.10 โดยมีสลักเกลียวที่แน่นสม่ำเสมอและการกระจายแรงดันสม่ำเสมอบนปะเก็น ระดับคลาส 150 ให้แรงดันใช้งาน 1.9 MPa ที่อุณหภูมิห้อง โดยมีแรงดันที่วัดได้เพียงพอ ความหนาของผนังตัววาล์วได้รับการออกแบบตามมาตรฐาน ASME ซึ่งเกินมาตรฐานแห่งชาติเพื่อความปลอดภัยที่เพิ่มขึ้น Shenchi เสนอส่วนลดวาล์วประตูหน้าแปลนก้านที่เพิ่มขึ้นมาตรฐาน ASME; การซื้อจำนวนมากมีสิทธิ์ได้รับส่วนลดและรับประกันการทำงานที่มั่นคงในระยะยาวภายใต้สภาวะแรงดันสูง

การจัดซื้อจัดจ้างจากโรงงานโดยตรงและการสนับสนุนการปรับแต่ง OEM

Shenchi ในฐานะซัพพลายเออร์ของวาล์วประตูหน้าแปลนก้านที่เพิ่มขึ้น ASME (American Standard) นำเสนอบริการสร้างตัวอย่าง เราเสนอส่วนลดวาล์วประตูหน้าแปลนก้านที่เพิ่มขึ้นของ ASME ในราคาโรงงานที่โปร่งใส ช่วยลดการบวกราคาจากพ่อค้าคนกลาง เราสนับสนุนการปรับแต่ง ODM และ OEM; วัสดุ เส้นผ่านศูนย์กลาง มาตรฐานหน้าแปลน และวิธีการใช้งานทั้งหมดสามารถปรับเปลี่ยนได้ตามความต้องการของคุณ วาล์วประตูหน้าแปลนก้านที่เพิ่มขึ้น ASME ของเรานั้นบำรุงรักษาง่ายด้วยโครงสร้างที่เรียบง่ายและค่าบำรุงรักษาต่ำ ผลิตในประเทศจีน วาล์วประตูหน้าแปลนก้านที่เพิ่มขึ้น Shenchi ASME มีความน่าเชื่อถือในคุณภาพและมีเวลาการส่งมอบที่มั่นคง ลูกค้าทั่วโลกสามารถติดต่อ Shenchi เพื่อขอพารามิเตอร์ทางเทคนิคโดยละเอียดและใบเสนอราคาพิเศษล่าสุด
