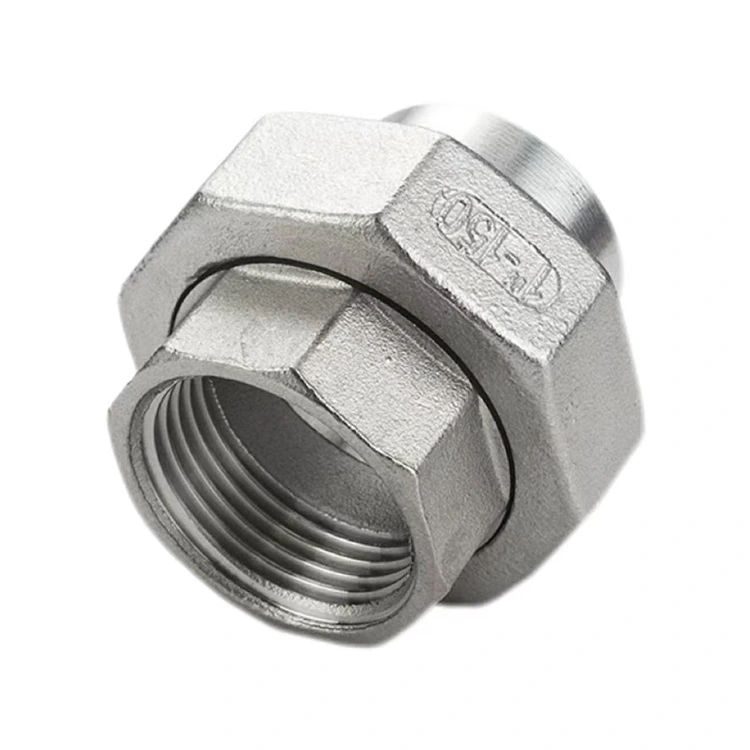

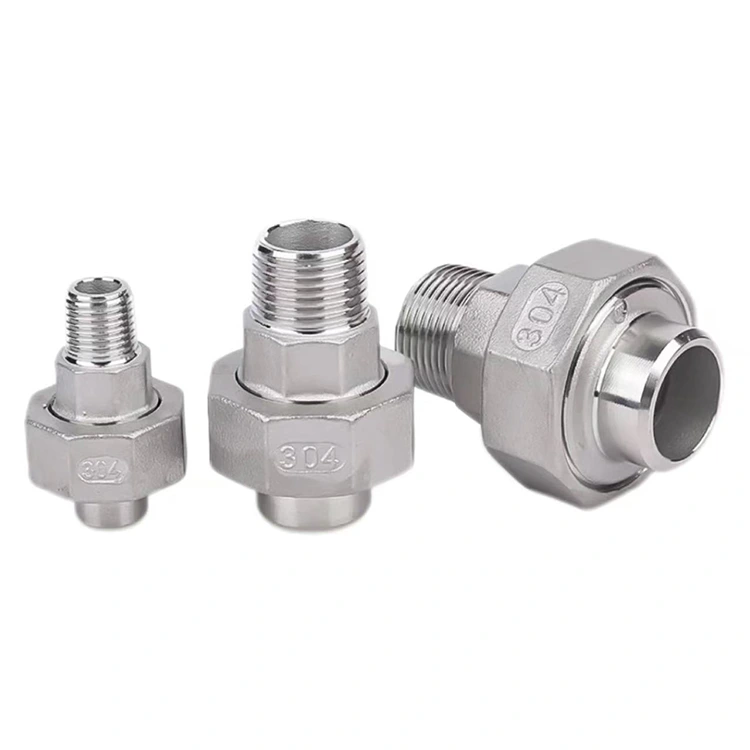

เกลียวใน x ข้อต่อเชื่อมแบบชน

ในฐานะผู้ผลิตอุปกรณ์ท่อระดับมืออาชีพในประเทศจีน Shenchi ขอนำเสนอ Female Thread x Butt-Weld Union ซึ่งเป็นตัวเชื่อมต่อไปป์ไลน์แบบคอมโพสิตที่ผสานรวมปลายเกลียวตัวเมียเข้ากับปลายเชื่อมชนภายในยูนิตเดียวได้อย่างราบรื่น

เนื่องจากอุปกรณ์ฟิตติ้งประสิทธิภาพสูง ฟังก์ชันหลักของ Female Thread x Butt-Weld Union อยู่ที่การอำนวยความสะดวกในการเชื่อมต่อที่ราบรื่นระหว่างระบบเชื่อมต่อแบบเกลียวและระบบท่อแบบเชื่อม ปลายเกลียวตัวเมียได้รับการกลึงอย่างแม่นยำโดยใช้เทคโนโลยี CNC ขั้นสูง ทำให้มั่นใจได้ถึงโปรไฟล์เกลียวที่แม่นยำและการปิดผนึกที่เชื่อถือได้ ช่วยให้สามารถเชื่อมต่อโดยตรงกับอุปกรณ์แบบเกลียวภายนอก เช่น วาล์ว ก๊อกน้ำ และอุปกรณ์วัด

ปลายเชื่อมชนมีมุมเอียงที่กลึงล่วงหน้า (ลบมุม) ซึ่งได้รับการออกแบบมาเพื่อเชื่อมเข้ากับท่อโดยตรงผ่านการเชื่อม TIG (อาร์กอนอาร์ค) ทำให้เกิดซีลถาวรและป้องกันการรั่วซึม สร้างขึ้นจากสแตนเลสหรือทองเหลืองคุณภาพสูง ข้อต่อยูเนี่ยนนี้ได้รับการจัดอันดับสำหรับแรงดันใช้งานมากกว่า 1.6 MPa และทำงานภายในช่วงอุณหภูมิ -20°C ถึง 120°C มีการใช้กันอย่างแพร่หลายในโครงการก่อสร้างใหม่เพื่อเชื่อมต่อท่อหลักที่เชื่อมกับแนวแยกเกลียว เช่นเดียวกับในโครงการปรับปรุงเพื่อเชื่อมต่อระบบที่เชื่อมกับอุปกรณ์เกลียว ด้วยความสามารถประสิทธิภาพสูง จึงนำเสนอโซลูชันที่เรียบง่ายแต่เชื่อถือได้สำหรับความท้าทายในการเชื่อมต่อไปป์ไลน์ที่ซับซ้อน

ข้อมูลจำเพาะของผลิตภัณฑ์

จุดเด่นของโครงสร้างหลักและการออกแบบ

1. โครงสร้างคอมโพสิตแบบผสมผสาน

Shenchi Female Thread x Butt-Weld Union นำเสนอการออกแบบโครงสร้างคอมโพสิตที่เป็นนวัตกรรมใหม่ โดยผสมผสานปลายเกลียวตัวเมียและปลายเชื่อมชนเข้าด้วยกันอย่างแม่นยำภายในตัวเครื่องเดียว ซึ่งช่วยลดความซับซ้อนที่เกี่ยวข้องกับการใช้ข้อต่ออะแดปเตอร์หลายตัว และลดจุดรั่วที่อาจเกิดขึ้นได้อย่างมาก ผลิตภัณฑ์ถูกสร้างขึ้นด้วยกระบวนการตีขึ้นรูปในขั้นตอนเดียว ส่งผลให้โครงสร้างวัสดุมีความหนาแน่นและมีความแข็งแรงเชิงกลสูง

2. การกลึงเกลียวภายในที่แม่นยำ

ปลายเกลียวตัวเมียถูกกลึงโดยใช้อุปกรณ์ CNC ที่มีความแม่นยำสูง โปรไฟล์เกลียวได้รับมาตรฐาน และการเชื่อมต่อมีความแน่นหนา ตรงตามมาตรฐานสากลสำหรับเกลียวตัวเมีย x ข้อต่อเชื่อมชน ข้อมูลจำเพาะของเกลียวครอบคลุม BSPP, BSPT, NPT และมาตรฐานเมตริก ทำให้มั่นใจได้ถึงความเข้ากันได้อย่างสมบูรณ์แบบกับข้อต่อท่อและอุปกรณ์ท่อเกลียวตัวผู้ที่หลากหลาย ทั้งในและต่างประเทศ

3. การออกแบบปลายเชื่อมชนที่ดีที่สุด

ปลายเชื่อมชนมีมุมเอียงมาตรฐานที่กลึงล่วงหน้า (ลบมุม) ซึ่งช่วยลดความจำเป็นในการเตรียมการรองที่ไซต์งานระหว่างการติดตั้ง เมื่อเชื่อมต่อกับท่อผ่านการเชื่อม TIG รอยเชื่อมจะมีความแข็งแรงเทียบเท่ากับวัสดุฐาน ทำให้เกิดระบบท่อแบบบูรณาการถาวร ความหนาของผนังท่อได้รับการปรับให้เหมาะสมเพื่อให้มั่นใจทั้งความสมบูรณ์ในการเชื่อมและความสะดวกในการจัดการ

4. โครงสร้างสหภาพกลาง

ผลิตภัณฑ์ประกอบด้วยโครงสร้างสหภาพกลางที่ถอดออกได้ โดยมีการเชื่อมต่อแบบเกลียวที่มีความแม่นยำและปะเก็นซีลคุณภาพสูง การออกแบบนี้ช่วยให้มั่นใจได้ถึงความยืดหยุ่นระหว่างการติดตั้งในขณะเดียวกันก็อำนวยความสะดวกในการบำรุงรักษาในอนาคต สำหรับการตรวจสอบหรือการซ่อมแซม ท่อสามารถถอดออกได้ง่ายๆ โดยการคลายข้อต่อตรงกลาง ดังนั้นจึงไม่จำเป็นต้องตัดหรือเชื่อมข้อต่อท่อใหม่ ครั้งที่สอง การกำหนดค่าองค์ประกอบหลัก

Shenchi Female Thread x Butt-Weld Union ประกอบด้วยส่วนประกอบสำคัญดังต่อไปนี้:

ตัวเครื่อง: สร้างจากสแตนเลสหรือทองเหลืองคุณภาพสูง 304 ขึ้นรูปอย่างแม่นยำเป็นชิ้นเดียว

Union Nut: ผลิตจากวัสดุที่มีความแข็งแรงสูงพร้อมการเคลือบพื้นผิวป้องกันการกัดกร่อน ออกแบบมาเพื่อป้องกันการหลุดของเกลียวแม้หลังจากประกอบและถอดชิ้นส่วนซ้ำแล้วซ้ำอีก

ปะเก็นซีล: ประกอบด้วยยางพิเศษที่ทนทานต่ออุณหภูมิและการเสื่อมสภาพสูง ฝังอยู่ในร่องปิดภาคเรียนเพื่อให้แน่ใจว่ามีการปิดผนึกอัตโนมัติ

ปลายเกลียวตัวเมีย: ผลิตด้วยเครื่องจักรอย่างแม่นยำโดยใช้เทคโนโลยี CNC โดยมีมาตรฐานเกลียวต่างๆ ให้เลือก

แนวทางการติดตั้ง

1. การติดตั้งปลายเชื่อม

ทำความสะอาดปลายเชื่อมและมุมเอียงของท่อ รักษาความเบี่ยงเบนของศูนย์กลางให้น้อยกว่า 0.5 มม. ทำการเชื่อมผ่านรูทโดยใช้ TIG (GTAW) เพื่อให้แน่ใจว่าสามารถเจาะทะลุรากของการเชื่อมได้เต็มที่ หลังจากผ่านฝาครอบเสร็จแล้ว ให้ตรวจสอบรอยเชื่อมว่ามีรูพรุนหรือมีตะกรันรวมอยู่หรือไม่

2. การติดตั้งปลายเกลียวตัวเมีย

ตรวจสอบให้แน่ใจว่าพื้นผิวของข้อต่อท่อเกลียวตัวผู้สะอาด ขันข้อต่อตัวผู้เข้ากับปลายเกลียวตัวเมียของข้อต่อด้วยตนเอง ใช้ประแจขันให้แน่นตามแรงบิดมาตรฐานที่ระบุ ปะเก็นซีลภายในจะบีบอัดโดยอัตโนมัติเพื่อสร้างซีลกันรั่ว

3. ข้อควรระวัง

ระหว่างการติดตั้ง ป้องกันความร้อนที่เกิดจากการเชื่อมไม่ให้ถ่ายโอนไปยังบริเวณปะเก็นซีล รอให้ข้อต่อที่เชื่อมเย็นลงอย่างสมบูรณ์ก่อนดำเนินการประกอบหรือถอดประกอบใดๆ บนยูเนี่ยนน็อต

แนวทางการบำรุงรักษา

การตรวจสอบเป็นประจำ: ตรวจสอบข้อต่อยูเนี่ยนทุก ๆ หกเดือนเพื่อดูว่ามีรอยรั่วหรือเกลียวหลวมหรือไม่

การเปลี่ยนปะเก็น: หากปะเก็นซีลมีริ้วรอยหรือสึกหรอ ให้คลายน็อตข้อต่อออกเพื่อเปลี่ยนได้ง่าย

การบำรุงรักษาด้าย: หลังจากใช้งานเป็นเวลานาน ให้ทาสารหล่อลื่นป้องกันสนิมจำนวนเล็กน้อยบนด้าย

การตรวจสอบปลายรอยเชื่อม: ตรวจสอบรอยเชื่อมว่ามีการกัดกร่อนหรือรอยแตกร้าวหรือไม่ หากตรวจพบปัญหา ให้ดำเนินการเชื่อมแก้ไขทันที

การบริการระบบ: เมื่ออุปกรณ์จำเป็นต้องถอดชิ้นส่วนเพื่อการบำรุงรักษา เพียงแค่คลายน็อตข้อต่อตัวกลาง ไม่จำเป็นต้องตัดท่อ

ทำไมเลือก Shenchi?

1. การควบคุมคุณภาพอย่างเข้มงวด

มีการควบคุมคุณภาพอย่างครอบคลุมตลอดทั้งกระบวนการ ตั้งแต่การจัดหาวัตถุดิบไปจนถึงการตรวจสอบขั้นสุดท้าย ผลิตภัณฑ์สำเร็จรูปทุกชิ้นผ่านการตรวจสอบมิติและการทดสอบการรั่ว 100% ก่อนออกจากโรงงาน

2. บริการปรับแต่ง OEM / ODM

เรานำเสนอบริการที่กำหนดเองสำหรับการร้อยด้าย บรรจุภัณฑ์ และการทำเครื่องหมายผลิตภัณฑ์ เราให้ความสามารถในการตอบสนองที่รวดเร็วสำหรับข้อกำหนดที่ไม่ได้มาตรฐานและข้อกำหนดวัสดุพิเศษ

3. ราคาโรงงานที่มีการแข่งขันสูง

ในฐานะซัพพลายเออร์โดยตรงจากโรงงาน เราเสนอราคาพร้อมส่วนลดและสิ่งจูงใจตามปริมาณตามลำดับขั้น

4. ความร่วมมือระยะยาวแบบ Win-Win

เราพยายามสร้างความสัมพันธ์ความร่วมมือระยะยาวกับผู้ค้าส่ง บริษัทวิศวกรรม และผู้รับเหมาวางท่อ V. คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

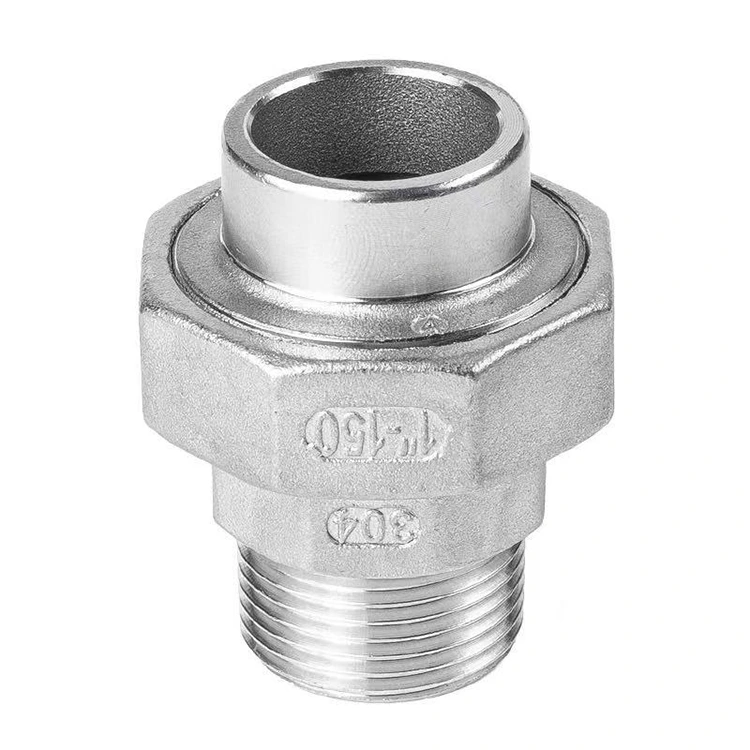

บริษัทของเรายังผลิตผลิตภัณฑ์เสริมในซีรีส์เดียวกัน: ข้อต่อที่มีเกลียวภายนอกที่ปลายด้านหนึ่งและมีการเชื่อมต่อแบบชนชนที่อีกด้านหนึ่ง ปลายด้านหนึ่งใช้เกลียวภายนอกเพื่อเชื่อมต่อกับข้อต่อเกลียวภายใน ในขณะที่ปลายอีกด้านหนึ่งมีโครงสร้างแบบเชื่อมชน ผลิตภัณฑ์ทั้งสองนี้เสริมซึ่งกันและกันได้อย่างสมบูรณ์แบบ โดยตอบสนองความต้องการในการเชื่อมต่อทั่วทั้งระบบท่อแบบเกลียวและแบบเชื่อมอย่างครอบคลุม เราขอเชิญลูกค้าใหม่และลูกค้าปัจจุบันอย่างอบอุ่นเพื่อสอบถามและสั่งซื้อ

บทสรุป

การเลือกด้ายหญิง Zhejiang Shenchi x Butt-Weld Union—ผลิตในจีนอย่างภาคภูมิใจ—หมายถึงการเลือกการออกแบบที่เป็นนวัตกรรม ประสิทธิภาพที่เชื่อถือได้ และการบำรุงรักษาที่สะดวก เราหวังว่าจะได้ร่วมมือกับผู้ค้าส่งทั่วโลกเพื่อสร้างอนาคตที่สดใสด้วยกัน
