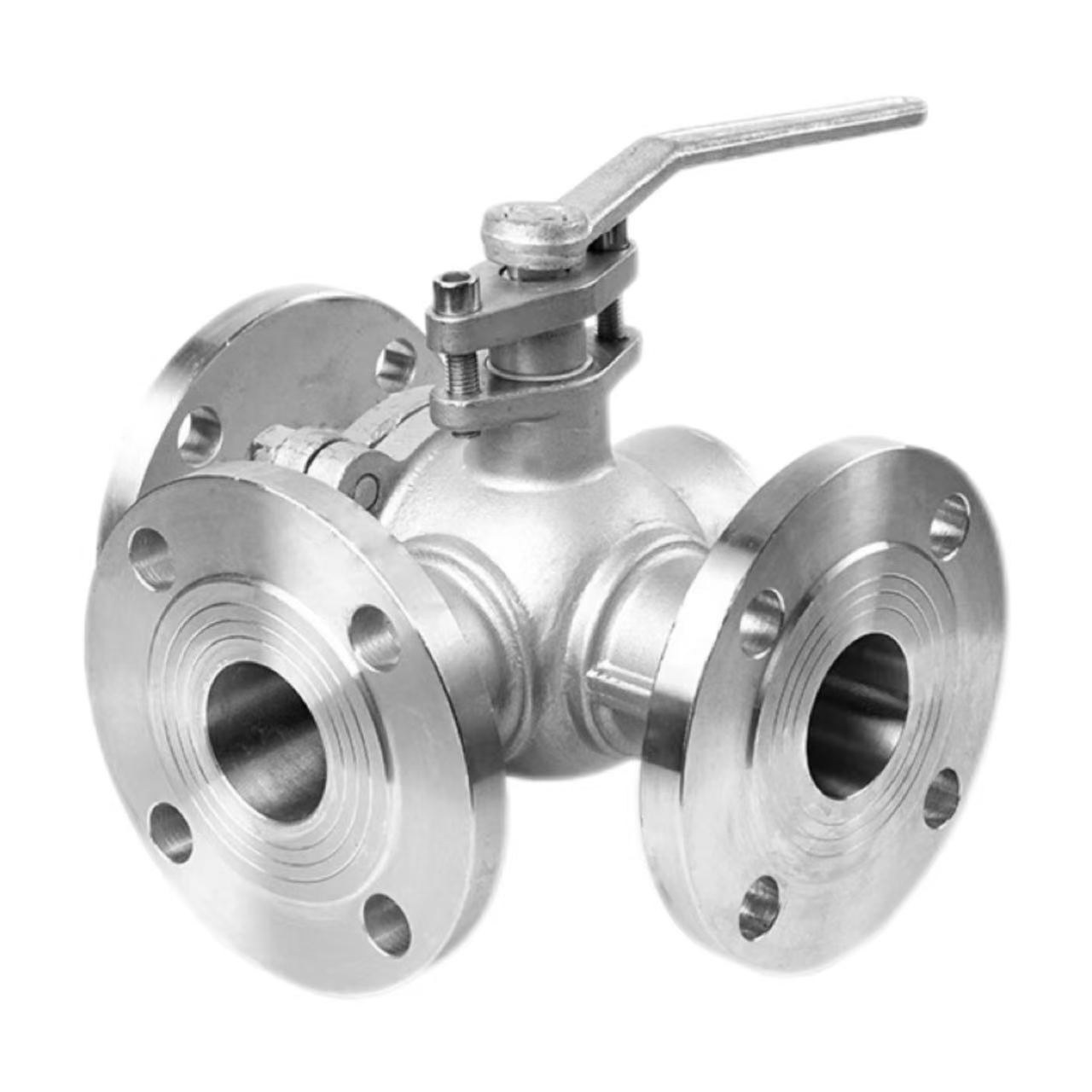

บอลวาล์วหน้าแปลนสามทาง

หลักการทำงาน

หลักการทำงานของบอลวาล์วหน้าแปลนสามทางที่ทนต่อการกัดกร่อนของโรงงาน Shenchi นั้นขึ้นอยู่กับช่องรูปตัว L หรือรูปตัว T ที่ตัดเข้าไปในลูกบอล ลูกบอลวางอยู่ตรงกลางตัววาล์วและหมุนด้วยที่จับ เมื่อลูกบอลหมุน ช่องจะจัดตำแหน่งหรือชดเชยจากพอร์ตวาล์วต่างๆ ทำให้เกิดการสลับ การรวม หรือการแยกทิศทางการไหลของตัวกลาง

ลูกบอลรูปตัว L:

 การหมุน 90° ช่วยให้ตัวกลางเปลี่ยนจากทางเข้าไปยังทางออกใดๆ เหมาะสำหรับการย้อนกลับสถานการณ์ด้วยทางเข้าหนึ่งทางและทางออกสองทาง หรือทางเข้าสองทางและทางออกหนึ่งทาง เช่น การจ่ายของเหลวสลับกันไปยังเครื่องปฏิกรณ์สองตัว

ลูกบอลรูปตัว T:

การหมุน 180° ทำให้ทั้งสามพอร์ตสามารถเชื่อมต่อพร้อมกันหรือสองพอร์ตใดก็ได้เพื่อเชื่อมต่อกัน เหมาะสำหรับการผสมสื่อทั้งสองแล้วส่งออก (รวม) หรือแยกสื่อหนึ่งออกเป็นสองเอาต์พุต (แยก) เช่นในระบบปรับอากาศผสมน้ำร้อนและน้ำเย็น

พารามิเตอร์ผลิตภัณฑ์：

ชื่อสินค้า: บอลวาล์วหน้าแปลนสามทาง	ข้อมูลจำเพาะ: (1/8"-4") DN6-DN100
ความดันที่กำหนด: PN16	วัสดุของตัวเครื่อง: WCB, SUS304 (CF8), SUS316L (CF3M)
มาตรฐาน: ANSI, BS, DIN, ISO, JIS	อุณหภูมิที่ใช้งานได้: -20 ℃ ~ +150 ℃ (มาตรฐาน), สูงถึง +350 ℃ (อุณหภูมิสูง), ลงไปถึง -196 ℃ (อุณหภูมิต่ำ)
วัสดุโลหะภายใน: WCB, SUS304 (CF8), SUS316L (CF3M)	อุณหภูมิปานกลาง: อุณหภูมิสูง, อุณหภูมิต่ำ, อุณหภูมิปานกลาง, อุณหภูมิปกติ
วิธีการใช้งาน: ด้วยตนเอง	ซีล: EPDM, PPL
วิธีการเชื่อมต่อ: การเชื่อมต่อแบบแปลน	การใช้งาน: น้ำ อากาศ แก๊ส น้ำมัน ของเหลว ฯลฯ
แหล่งกำเนิดสินค้า: ประเทศจีน	ตัวอย่าง: ตัวอย่างที่มีอยู่

ข้อดีของการเชื่อมต่อหน้าแปลน:

บอลวาล์วหน้าแปลน Shenchi 3 ทางใช้การเชื่อมต่อแบบแปลน เมื่อเปรียบเทียบกับการเชื่อมต่อแบบเกลียว การเชื่อมต่อแบบแปลนมีความต้านทานแรงดันที่สูงกว่า ระดับ PN16 สามารถทนต่อแรงดัน 1.6MPa ได้อย่างเสถียร การถอดประกอบทำได้สะดวก ช่วยให้ตรวจสอบและบำรุงรักษาท่อได้ตามปกติ มั่นใจในการปิดผนึกที่เชื่อถือได้ ปะเก็นหน้าแปลนและสลักเกลียวทำงานร่วมกันเพื่อลดความเสี่ยงของการรั่วซึม เหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ สำหรับเส้นผ่านศูนย์กลางที่สูงกว่า DN50 ซึ่งการเชื่อมต่อแบบเกลียวทำได้ยาก หน้าแปลนคือตัวเลือกมาตรฐาน Shenchi ผู้ผลิตบอลวาล์วหน้าแปลน 3 ทางของจีน นำเสนอหน้าแปลนที่เป็นไปตามมาตรฐาน ANSI, BS, DIN และ JIS ซึ่งตอบสนองความต้องการของลูกค้าทั่วโลก

จุดสำคัญในการติดตั้ง 1: การจัดตำแหน่งหน้าแปลน

การจัดตำแหน่งหน้าแปลน เมื่อติดตั้งบอลวาล์วหน้าแปลนสามทางของ Shenchi ใบหน้าของหน้าแปลนจะต้องอยู่ในแนวเดียวกัน หน้าแปลนทั้งสองควรขนานกันและมีศูนย์กลางร่วมกัน โดยมีค่าเบี่ยงเบนไม่เกินช่วงที่อนุญาตของปะเก็นหน้าแปลน การบังคับจัดตำแหน่งโบลต์จะทำให้ตัววาล์วเสียรูป ส่งผลต่อการหมุนของบอลและประสิทธิภาพการซีล หลังจากจัดตำแหน่งแล้ว ควรวางปะเก็นไว้ตรงกลางและต้องไม่เยื้อง บอลวาล์วหน้าแปลนสามทางราคาต่ำไม่เท่ากับคุณภาพต่ำ ผลิตภัณฑ์ Shenchi มีความแม่นยำสูงและติดตั้งง่ายกว่า บอลวาล์วหน้าแปลนสามทางที่ทนต่อการกัดกร่อนมีพื้นผิวหน้าแปลนที่ตรงตามมาตรฐาน ทำให้มั่นใจในการปิดผนึกที่เชื่อถือได้มากขึ้น

จุดติดตั้งที่สอง: การขันน๊อตให้แน่น

ต้องขันน็อตหน้าแปลนให้แน่นตามแนวทแยงเป็นระยะ ค่อยๆ ใช้แรงบิดใน 2-3 ระดับ ตามลำดับแนวทแยง 180° อย่าขันด้านใดด้านหนึ่งให้แน่นในครั้งเดียว ไม่เช่นนั้นแรงกดบนปะเก็นที่ไม่สม่ำเสมอจะทำให้เกิดช่องรั่ว แรงบิดของโบลต์ต้องเป็นไปตามค่ามาตรฐาน การขันแน่นเกินไปจะทำให้หน้าแปลนหรือสลักเกลียวเสียหาย ในขณะที่การขันแน่นเกินไปจะทำให้การซีลไม่เพียงพอ โรงงานบอลวาล์วหน้าแปลน Shenchi 3 ทางมีตารางแรงบิดที่แนะนำเพื่อให้ผู้ติดตั้งอ้างอิงถึง จุดติดตั้งเหล่านี้มีความสำคัญอย่างยิ่งต่อการรับประกันการทำงานของวาล์วที่ปราศจากการรั่วไหลในระยะยาว โปรดปฏิบัติตามข้อกำหนดอย่างเคร่งครัด

จุดที่ 3: การสนับสนุนและการทำความสะอาดท่อ

ก่อนการติดตั้ง ต้องทำความสะอาดด้านในของท่อเพื่อขจัดตะกรันจากการเชื่อม ตะไบเหล็ก ทราย และสิ่งสกปรกอื่นๆ วัตถุแปลกปลอมที่เข้าไปในช่องวาล์วอาจทำให้ลูกบอลหรือซีลเป็นรอย ทำให้เกิดการรั่วไหลได้ ไปป์ไลน์ต้องได้รับการสนับสนุนอย่างอิสระ วาล์วต้องไม่รับน้ำหนักของท่อ บอลวาล์วหน้าแปลนทีเส้นผ่านศูนย์กลางขนาดใหญ่มีน้ำหนักมาก การทรุดตัวของท่ออาจทำให้หน้าแปลนหลุดออกจากศูนย์กลาง ส่งผลให้ซีลเสียหายได้ บอลวาล์วหน้าแปลนทีที่ทนต่อการกัดกร่อนทำจากวัสดุ WCB, SUS304 หรือ SUS316L พร้อมแกนวาล์วทองแดงหรือสแตนเลส หลังจากเสร็จสิ้นจุดติดตั้งแล้ว ที่จับควรหมุนได้อย่างอิสระโดยไม่ติดขัด วาล์วก็พร้อมใช้งานแล้ว
