ข้อต่อมีหนามกั้น

Shenchi ขอแนะนำอุปกรณ์ Bulkhead Barbed Fittings คุณภาพสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับการกำหนดเส้นทางท่อผ่านแผงอุปกรณ์ ในขณะเดียวกันก็ให้การปิดผนึกที่เชื่อถือได้ ทำจากทองเหลือง สแตนเลส SUS304 และ SUS316L ข้อต่อเหล่านี้มีความทนทานต่อการกัดกร่อนสูง และเหมาะสำหรับสภาพการทำงานที่หลากหลาย

โครงสร้างผลิตภัณฑ์

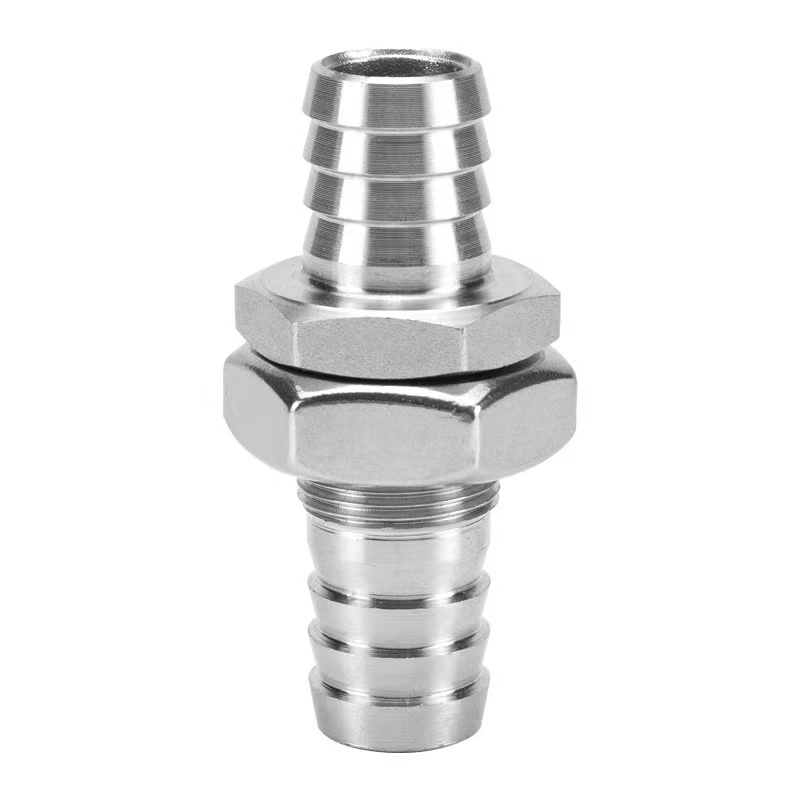

โครงสร้างของ Bulkhead Barbed Fitting ประกอบด้วยเกลียวกั้น น็อตล็อค และการเชื่อมต่อท่อแบบมีหนาม ระหว่างการติดตั้งต้องใช้เพียงรูแผงเท่านั้น การขันน็อตให้แน่นจะทำให้กระบวนการยึดและซีลเสร็จสมบูรณ์

ปลายมีหนามมีการออกแบบร่องกันลื่น ช่วยให้มั่นใจในการเชื่อมต่อที่ปลอดภัยเมื่อใช้กับแคลมป์รัดท่อ อุปกรณ์เหล่านี้ใช้กันอย่างแพร่หลายในตู้ควบคุม อุปกรณ์บำบัดน้ำ เครื่องมือทางการแพทย์ และสาขาอื่นๆ ที่เกี่ยวข้อง

ข้อมูลจำเพาะของผลิตภัณฑ์

ข้อดีเชิงโครงสร้าง

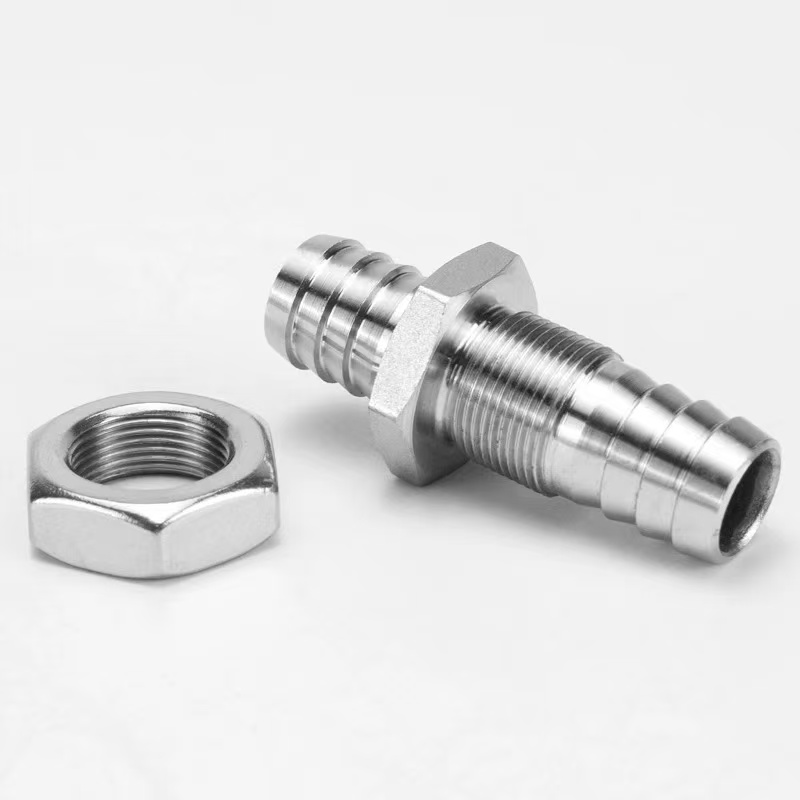

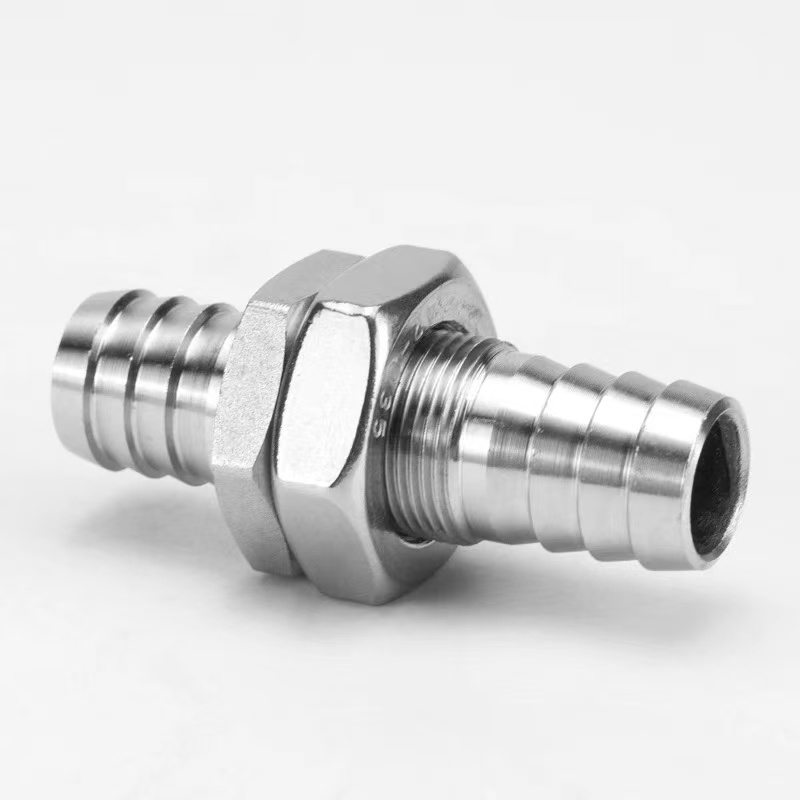

Bulkhead Barbed Fitting คือข้อต่อท่อที่ออกแบบมาโดยเฉพาะสำหรับการเดินท่อผ่านแผงอุปกรณ์ กล่องหุ้ม หรือแผงกั้นในขณะที่มีการปิดผนึกแบบตายตัว โครงสร้างหลักประกอบด้วยส่วนเกลียวกั้น น็อตล็อค ปะเก็นซีล และการเชื่อมต่อท่อแบบมีหนาม ระหว่างการติดตั้ง จะต้องสร้างรูที่มีเส้นผ่านศูนย์กลางที่สอดคล้องกันบนแผงเท่านั้น ส่วนเกลียวของข้อต่อจะถูกส่งผ่านรู และขันน็อตให้แน่นจากด้านตรงข้ามเพื่อให้กระบวนการยึดและซีลเสร็จสมบูรณ์

1. โครงสร้างการยึดกั้น:ความยาวส่วนเกลียวถูกปรับให้เข้ากับความหนาของแผงทั่วไป เมื่อขันน็อตล็อคแน่นแล้ว มันจะยึดแน่นกับแผง เพื่อให้แน่ใจว่าข้อต่อยังคงแน่นหนาแม้อยู่ภายใต้แรงดึงภายนอก

2. การเชื่อมต่อท่อมีหนาม:ด้านใดด้านหนึ่งหรือทั้งสองด้านของแผงมีฟันเรียวแบบมีหนามสำหรับสอดสายยางและสร้างการเชื่อมต่อแบบปิดผนึกด้วยแคลมป์ยึดสายยาง ปลายมีหนามใช้การออกแบบร่องกันลื่นสองชั้น ให้ความต้านทานการดึงออกสูงกว่าข้อต่อทั่วไปอย่างมาก

3. ระบบปิดผนึก:มีปะเก็นยางหรือโอริงอยู่ที่ทั้งสองด้านของแผง เมื่อขันน็อตให้แน่น ปะเก็นซีลจะถูกบีบอัด ทำให้สามารถซีลกันน้ำและกันฝุ่นที่ช่องเปิดแผง โดยมีระดับการป้องกันสูงถึง IP65 หรือสูงกว่า

วิธีการติดตั้ง

อุปกรณ์กั้นรั้วกั้นที่ทนทานของ Shenchi ติดตั้งง่าย การเชื่อมต่อที่ปลอดภัยและปิดผนึกสามารถทำได้ในเวลาเพียงหกขั้นตอน:

ขั้นตอนที่ 1: การเตรียมรูแผง

ทำรูกลมที่สอดคล้องกันบนแผงตามเส้นผ่านศูนย์กลางภายนอกของส่วนเกลียว ตรวจสอบให้แน่ใจว่าขอบรูเรียบและไม่มีเสี้ยนเพื่อหลีกเลี่ยงไม่ให้ปะเก็นซีลเสียหาย

ขั้นตอนที่ 2: ติดตั้งปะเก็นซีล

เลื่อนปะเก็นซีล EPDM ที่ให้มาไว้บนส่วนเกลียว โดยกดเข้ากับฐานข้อต่อ หากจำเป็นต้องปิดผนึกทั้งสองด้านของแผง ให้วางปะเก็นไว้ข้างละหนึ่งอัน

ขั้นตอนที่ 3: แทรกผ่านแผง

สอดส่วนเกลียวเข้าไปในรูจากด้านหนึ่งของแผง โดยตรวจสอบให้แน่ใจว่าฐานติดตั้งสัมผัสกับแผงโดยมีปะเก็นซีลอยู่ระหว่างนั้น

ขั้นตอนที่ 4: ขันน็อตล็อคให้แน่น

ขันน็อตล็อคเข้ากับส่วนเกลียวจากด้านตรงข้ามของแผง แล้วค่อยๆ ขันให้แน่นด้วยประแจ แรงบิดที่แนะนำ: 5–8 N·m สำหรับวัสดุทองเหลือง และ 8–12 N·m สำหรับสแตนเลส รักษาให้ตัวอุปกรณ์ติดตั้งอยู่กับที่ในระหว่างการขันให้แน่น

ขั้นตอนที่ 5: เชื่อมต่อท่อ

เลือกข้อมูลจำเพาะที่เส้นผ่านศูนย์กลางภายนอกของหนามเตยใหญ่กว่าเส้นผ่านศูนย์กลางภายในของท่อ 0.5–1 มม. สอดท่อในแนวตั้งบนปลายหนามจนกระทั่งถึงฐาน สำหรับการใช้งานแรงดันสูง ให้ใช้แคลมป์รัดท่อสแตนเลสและยึดไว้ระหว่างหนามที่สองและสาม

ขั้นตอนที่ 6: การทดสอบความสมบูรณ์ของซีล

ทำการทดสอบแรงดันสถิตที่ 1.5 เท่าของแรงดันใช้งาน หากไม่มีการรั่วไหลเป็นเวลาสามนาที แสดงว่าการติดตั้งผ่านการรับรอง
