ขั้วต่อท่อน้ำเจดีย์ชนิด L

ประเภทสินค้า

ในฐานะผู้ผลิตตัวเชื่อมต่อท่อน้ำเจดีย์ L-Type แบบมืออาชีพของจีน Shenchi นำเสนอผลิตภัณฑ์หลักสองประเภท:

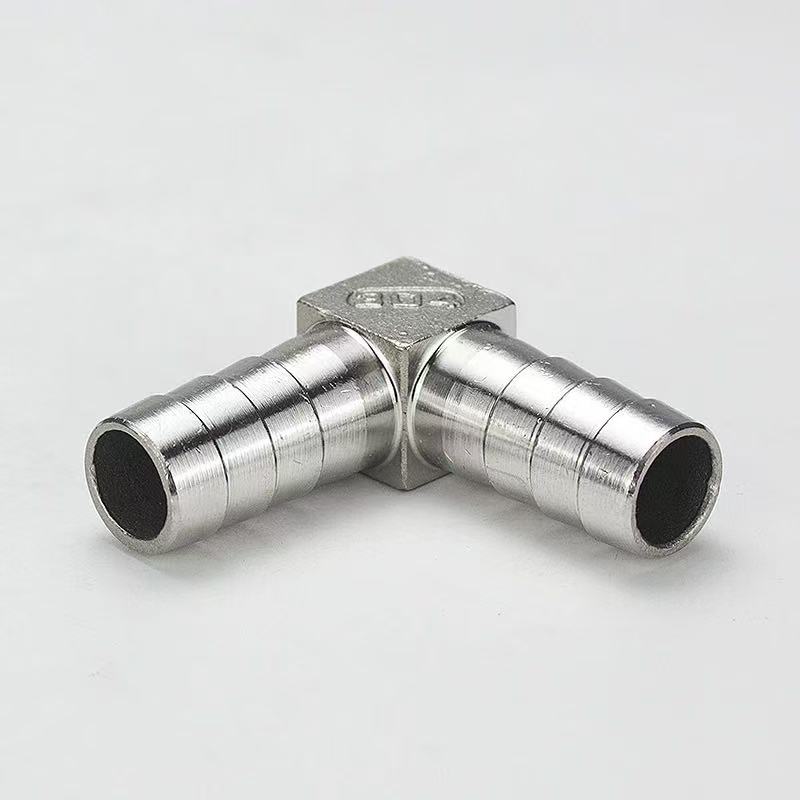

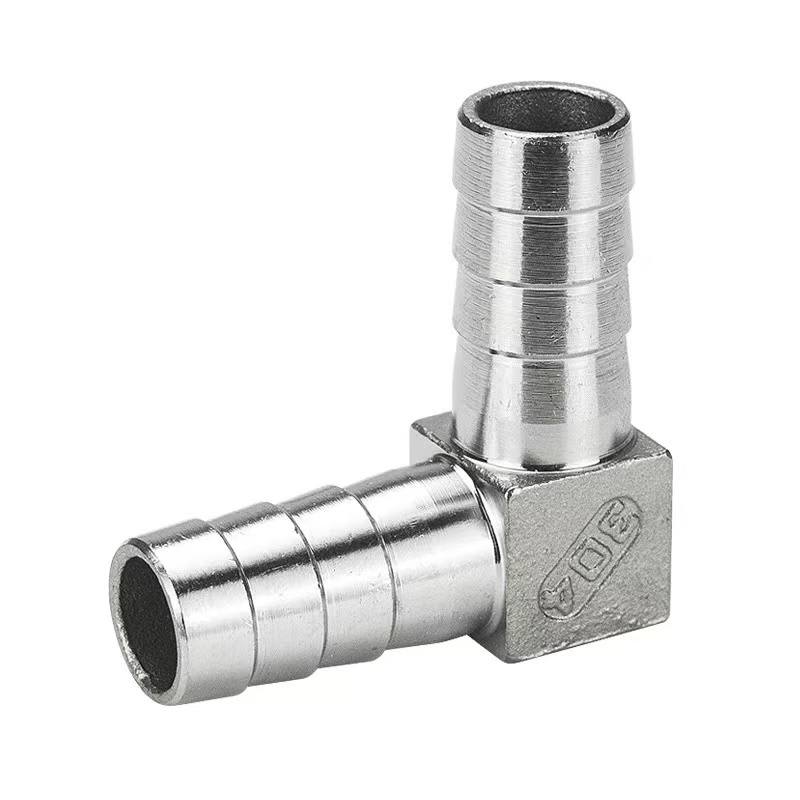

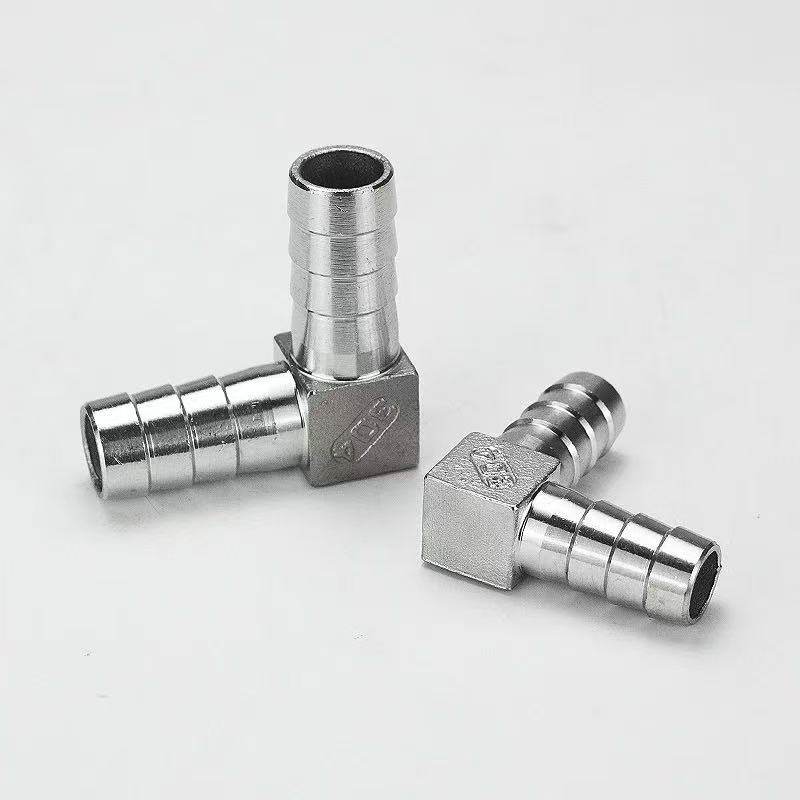

ตัวเชื่อมต่อท่อน้ำเจดีย์ชนิด L: ปลายทั้งสองมีโครงสร้างเจดีย์มีหนาม ออกแบบมาเพื่อสร้างการเชื่อมต่อทิศทาง 90 องศาระหว่างท่ออ่อนสองเส้น

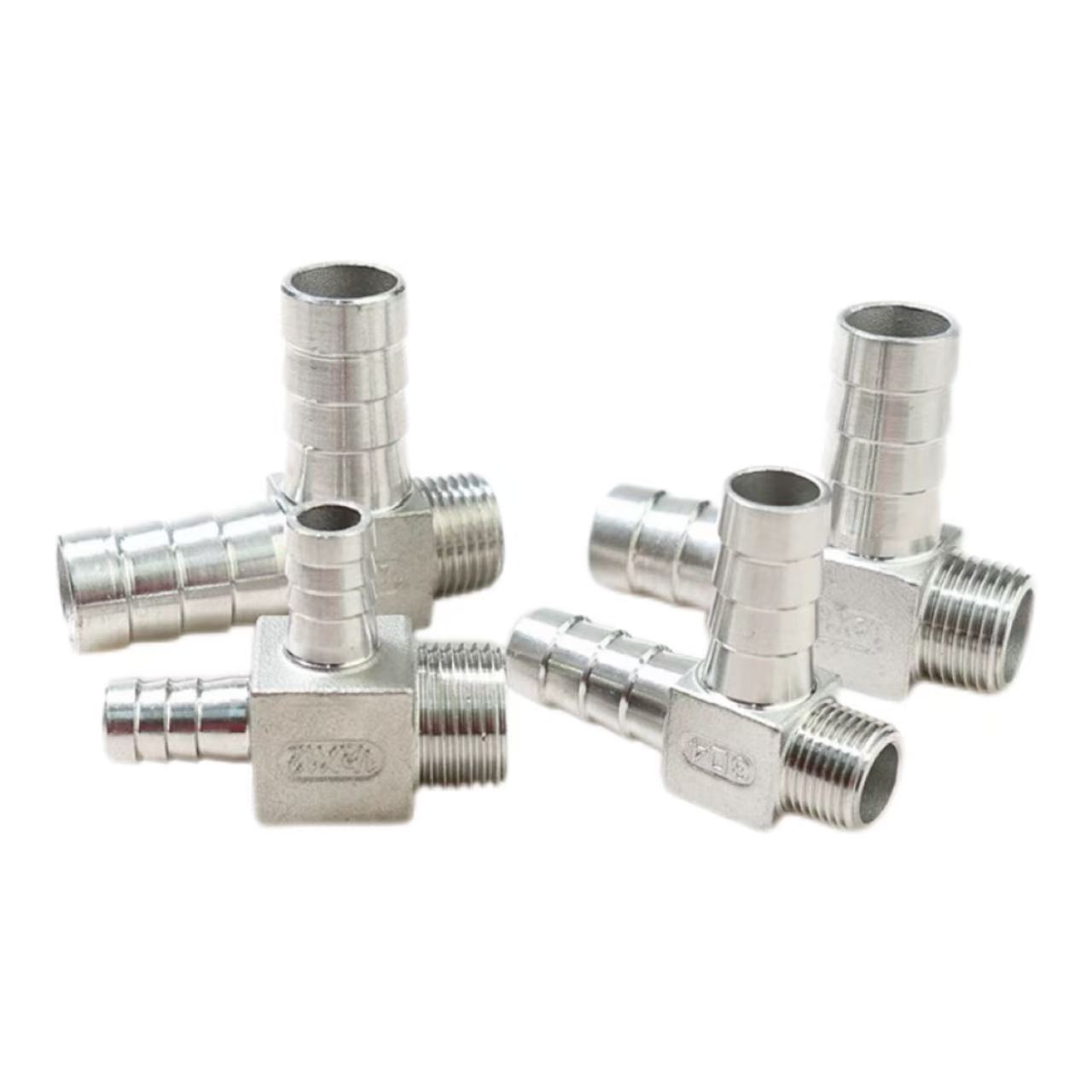

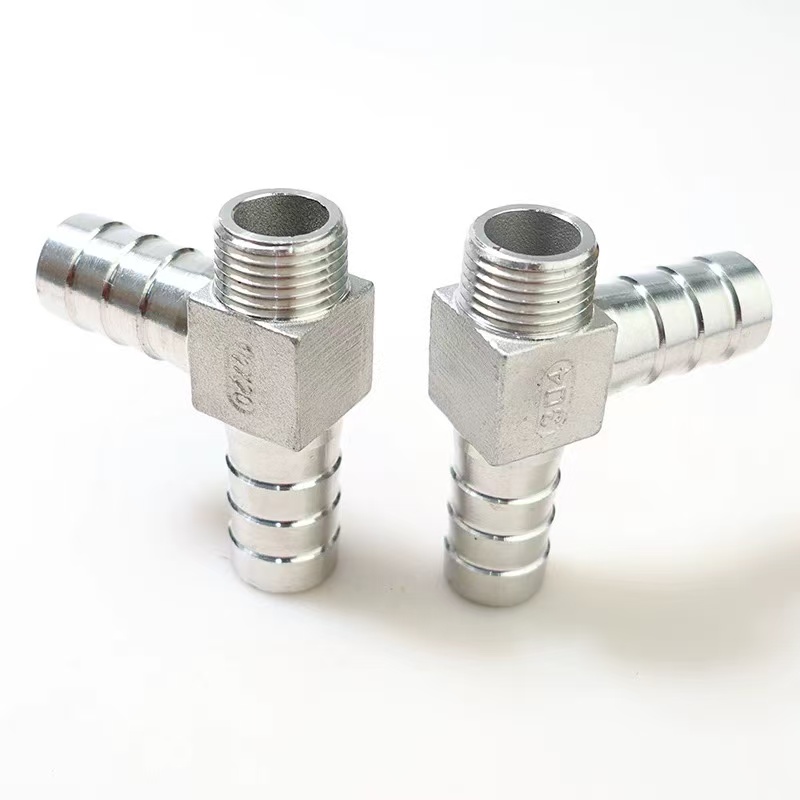

ตัวเชื่อมต่อเจดีย์เกลียวตัวผู้ชนิด L: ปลายด้านหนึ่งมีโครงสร้างเจดีย์แบบมีหนามสำหรับเชื่อมต่อกับท่ออ่อน ในขณะที่ปลายอีกด้านหนึ่งมีเกลียวภายนอก (ตัวผู้) ออกแบบมาเพื่อสร้างการเชื่อมต่อทิศทาง 90 องศาระหว่างท่อและชิ้นส่วนของอุปกรณ์ที่มีพอร์ตเกลียวภายใน (ตัวเมีย)

ทั้งสองประเภทมีการออกแบบให้ทำมุม 90 องศา โดยมีข้อกำหนดเฉพาะสำหรับปลายเจดีย์ที่มีหนามเหมือนกัน มีให้เลือกวัสดุ: สแตนเลส 304, สแตนเลส 316L หรือทองเหลือง ความแตกต่างที่สำคัญอยู่ที่วิธีการเชื่อมต่อ: แบบแรกอำนวยความสะดวกในการเชื่อมต่อท่อต่อท่อโดยตรง ในขณะที่แบบหลังอำนวยความสะดวกในการเชื่อมต่อแบบเปลี่ยนผ่านระหว่างท่อและชิ้นส่วนของอุปกรณ์ ดังนั้นจึงมีตัวเลือกการเลือกที่ยืดหยุ่นเพื่อให้เหมาะกับสถานการณ์การติดตั้งต่างๆ

อะไรคือความแตกต่างระหว่างตัวเชื่อมต่อท่อน้ำเจดีย์ชนิด L และตัวเชื่อมต่อเจดีย์แบบเกลียวตัวผู้ชนิด L?

ความแตกต่างหลัก: ตัวเชื่อมต่อท่อน้ำเจดีย์ Shenchi L-Type มีอินเทอร์เฟซแบบหนามคู่ (ปลายทั้งสองข้างเป็นหัวเจดีย์แบบมีหนาม ออกแบบมาเพื่อเชื่อมต่อโดยตรงกับท่ออ่อน) ตัวเชื่อมต่อเจดีย์เกลียวตัวผู้ชนิด L มีเกลียวภายนอกที่ปลายด้านหนึ่งและเจดีย์มีหนามที่ปลายอีกด้าน ออกแบบมาเพื่อเชื่อมต่อท่ออ่อนเข้ากับท่อหรือตัววาล์วที่มีเกลียวภายใน เซินฉือ’ตัวเชื่อมต่อท่อน้ำเจดีย์ชนิด L ประสิทธิภาพสูงนั้นหล่อจากทองเหลืองหรือสแตนเลส 304/316L; โครงสร้างมุมขวา 90 องศาเหมาะอย่างยิ่งสำหรับการเปลี่ยนเส้นทางท่อ การออกแบบแบบหนามคู่ทำให้มั่นใจในการยึดเกาะที่แน่นและปลอดภัย—โดยเฉพาะเมื่อจับคู่กับแคลมป์รัดท่อ—เพื่อป้องกันการหลุดและรั่วซึม ข้อต่อเหล่านี้มีความทนทานต่อแรงกด การกัดกร่อน และการเสื่อมสภาพได้ดีเยี่ยม รุ่นสเตนเลสสตีล 316L เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง เช่น สภาพแวดล้อมที่เกี่ยวข้องกับน้ำทะเลหรือการแปรรูปทางเคมี ติดตั้งง่าย ข้อต่อเหล่านี้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อท่อแรงดันต่ำในระบบประปา ระบบนิวแมติก และการใช้งานของไหลทางอุตสาหกรรม โดยให้ความเสถียรและความทนทานเป็นพิเศษ

ข้อมูลจำเพาะของผลิตภัณฑ์

คำแนะนำในการติดตั้ง

ตัวเชื่อมต่อท่อน้ำเจดีย์ L-Type ยี่ห้อ Shenchi ผลิตตามมาตรฐานแห่งชาติติดตั้งง่าย การทำตามขั้นตอนด้านล่างทำให้มั่นใจได้ถึงการเชื่อมต่อที่เชื่อถือได้:

ขั้นตอนที่ 1: การตัดท่อ

ใช้คัตเตอร์ตัดท่อแบบพิเศษเพื่อตัดปลายท่อให้เรียบและตรง หลีกเลี่ยงการตัดหรือครีบที่ทำมุม เพื่อให้แน่ใจว่าจะแนบสนิทกับหนามของเจดีย์ สำหรับท่ออ่อนแบบถักหรือแบบเสริมแรง ขอแนะนำให้ใช้วิธีตัดร้อนเพื่อปิดขอบและป้องกันการหลุดลุ่ย

ขั้นตอนที่ 2: การเชื่อมต่อปลายเจดีย์

สอดสายยางเข้าไปในปลายเจดีย์ในแนวตั้งจนกระทั่งหน้าสายยางสัมผัสกับฐานของข้อต่อเจดีย์ หนามเจดีย์มีการออกแบบขั้นบันไดที่สร้างวงแหวนซีลหลายวงเมื่อใส่สายยางแล้ว สำหรับการใช้งานที่มีแรงดันสูง ให้ยึดการเชื่อมต่อโดยใช้แคลมป์ท่อสแตนเลสหรือคลิปสปริง ควรวางแคลมป์ไว้ระหว่างหนามเจดีย์ตัวที่ 2 และตัวที่ 3

ขั้นตอนที่ 3: การเชื่อมต่อปลายเธรด

เลือกวิธีการปิดผนึกที่เหมาะสมสำหรับปลายเกลียวตามข้อกำหนด: เกลียว G (เกลียวท่อขนาน) ต้องใช้ปะเก็นยางหรือทองแดงในการปิดผนึก เกลียว NPT หรือ R (เกลียวท่อเรียว) ต้องใช้เทปพันเกลียว PTFE 3-5 รอบก่อนขันให้แน่น เมื่อขันให้แน่น ให้ใช้ประแจกับตัวหกเหลี่ยมของข้อต่อเพื่อป้องกันไม่ให้แรงบิดถูกส่งไปยังจุดเชื่อมต่อท่อ

ขั้นตอนที่ 4: การทดสอบแรงดัน

เมื่อการติดตั้งเสร็จสิ้น ให้ทำการทดสอบแรงดันสถิตที่ 1.5 เท่าของแรงดันใช้งานของระบบ หากไม่มีการรั่วไหลหลังจากรักษาแรงดันนี้ไว้เป็นเวลา 3 นาที แสดงว่าชุดประกอบพร้อมใช้งาน ขั้นตอนการติดตั้งสำหรับตัวเชื่อมต่อเจดีย์เกลียวตัวผู้ชนิด L ที่สอดคล้องกันในซีรีส์นี้เหมือนกัน โดยจะแตกต่างกันเฉพาะในประเภทเกลียวเท่านั้น ทำให้สามารถเลือกได้อย่างยืดหยุ่นตามข้อกำหนดอินเทอร์เฟซเฉพาะ

ฟิลด์แอปพลิเคชัน

1. อุปกรณ์บำบัดน้ำ

ตัวเชื่อมต่อท่อน้ำเจดีย์ชนิด L ได้รับการออกแบบมาสำหรับการเชื่อมต่อทิศทาง 90 องศาระหว่างท่อ PE และ PU ในเครื่องกรองน้ำ สารกระด้างน้ำ และระบบ RO (รีเวิร์สออสโมซิส) เมื่อผลิตจากสแตนเลส 316L จะเป็นไปตามข้อกำหนดด้านสุขอนามัยเกรดอาหาร ตัวเชื่อมต่อเจดีย์เกลียวตัวผู้ชนิด L เสริมภายในซีรีส์เดียวกันมีให้สำหรับการใช้งานที่อินเทอร์เฟซอุปกรณ์มีเกลียวภายใน (ตัวเมีย)

2. ระบบอัตโนมัติแบบนิวแมติก

ใช้สำหรับการกำหนดเส้นทางท่อนิวแมติกในเครื่องอัดอากาศ ท่อร่วมวาล์วนิวแมติก และสายการประกอบอัตโนมัติ โครงสร้างรูปตัว L ช่วยประหยัดพื้นที่อุปกรณ์ภายใน ในขณะที่ความเข้ากันได้กับปลอกสวมเร็วช่วยให้ประกอบ ถอดชิ้นส่วน และบำรุงรักษาได้อย่างรวดเร็ว

3. สุขภัณฑ์และเครื่องใช้ในบ้าน

เชื่อมต่อท่อน้ำเข้าสำหรับห้องน้ำอัจฉริยะ เครื่องล้างจาน เครื่องซักผ้า และเครื่องใช้ไฟฟ้าที่คล้ายกัน เมื่อสร้างจากทองเหลือง ตัวเชื่อมต่อท่อน้ำเจดีย์ชนิด L มีคุณสมบัติการนำความร้อนที่ดีเยี่ยม ทำให้เหมาะสำหรับท่อน้ำร้อน ตัวเชื่อมต่อเจดีย์เกลียวตัวผู้ชนิด L ได้รับการออกแบบเพื่อรองรับมาตรฐานอินเทอร์เฟซที่หลากหลายซึ่งพบในอุปกรณ์นำเข้า

4. ระบบทำความเย็นและหล่อลื่นอุตสาหกรรม

นำไปใช้ในท่อระบายความร้อนของเครื่องมือกลและระบบหล่อลื่นไฮดรอลิก โครงสร้างเหล็กสเตนเลสให้ความต้านทานการกัดกร่อนที่เหนือกว่า ทำให้ได้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการสูง เช่น ละอองน้ำมัน น้ำมันตัด และสภาวะการทำงานที่ซับซ้อนที่คล้ายกัน
