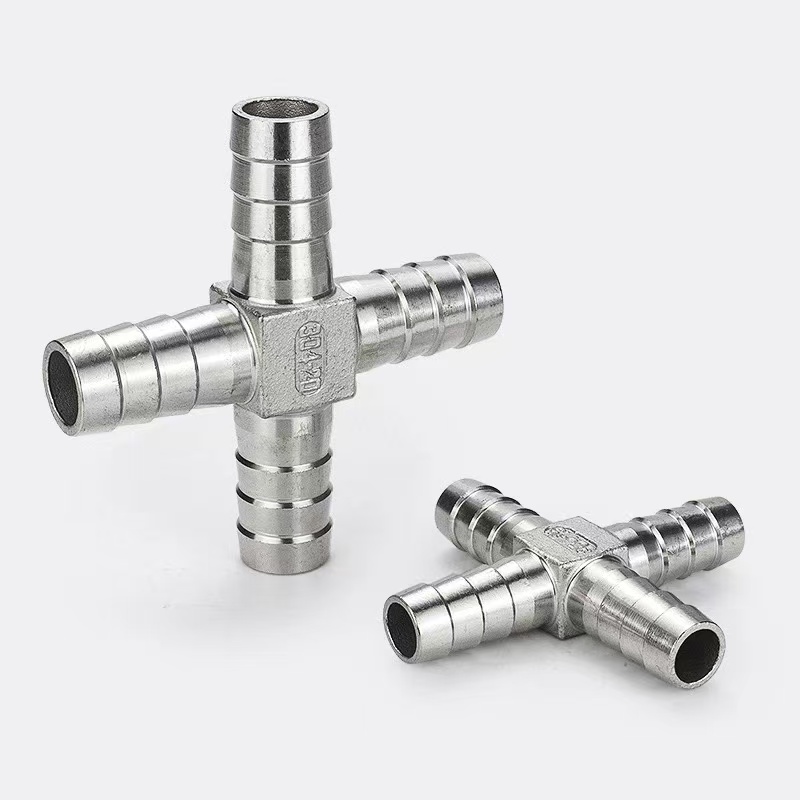

ข้อต่อท่อน้ำเจดีย์แบบไขว้

ในฐานะผู้ผลิตอุปกรณ์ท่อระดับมืออาชีพในประเทศจีน โรงงาน Shenchi ขอเสนอข้อต่อท่อน้ำเจดีย์แบบ Cross-Type ซึ่งเป็นส่วนประกอบผันสี่ทิศทาง ตัวเครื่องหลักมีพอร์ต "เจดีย์" (มีหนาม) รูปกากบาทสี่พอร์ต ซึ่งออกแบบมาเพื่อกระจายอินพุตของไหลเดี่ยวออกเป็นสามบรรทัดเท่าๆ กัน หรือเพื่อรวมอินพุตหลายตัวเข้าเป็นหนึ่งเดียว ผลิตจากทองเหลือง สแตนเลส 304 หรือสแตนเลส 316L ผลิตภัณฑ์นี้ทนทานต่อการกัดกร่อนเป็นพิเศษ และเหมาะสำหรับการใช้งานในการบำบัดน้ำ ระบบนิวแมติก การชลประทานทางการเกษตร และอุปกรณ์ทางการแพทย์ สันเขามีการออกแบบร่องกันลื่น เมื่อใช้ร่วมกับแคลมป์รัดท่อ จะรับประกันการเชื่อมต่อที่ปลอดภัย อำนวยความสะดวกในการติดตั้งที่ง่ายดาย และทำให้สามารถผันของเหลว "เข้าหนึ่งออกสามออก" ได้อย่างมีประสิทธิภาพ

ข้อมูลจำเพาะของผลิตภัณฑ์

คำอธิบายหลัก

การติดตั้งท่อน้ำเจดีย์แบบ Cross-Type เป็นส่วนประกอบผันของไหลสี่ทิศทาง ตัวเครื่องหลักมีพอร์ตแบบมีหนามแบบเจดีย์สี่พอร์ตที่จัดเรียงในรูปแบบไขว้ ซึ่งออกแบบมาเพื่อกระจายกระแสของเหลวเดี่ยวออกเป็นสามแนวสาขาอย่างสม่ำเสมอ หรือเพื่อรวมกระแสของเหลวหลายรายการให้เป็นช่องเดียว

1. โครงสร้างสี่ทางแบบกากบาท: พอร์ตทั้งสี่ถูกจัดเรียงในมุมฉากที่มุม 90 องศา ประกอบด้วยทางเข้าหนึ่งช่องและช่องทางออกสามช่อง การกำหนดค่าอินพุตและเอาต์พุตสามารถปรับได้อย่างยืดหยุ่นตามการวางแนวการติดตั้ง ทำให้สามารถใช้งานโหมดการเชื่อมต่อต่างๆ เช่น หนึ่งในสามออกหรือสามในหนึ่งออก

2. การออกแบบหนามแบบเจดีย์: แต่ละพอร์ตมีโปรไฟล์หนามแบบหลายขั้นที่เรียวขึ้นเรื่อยๆ เมื่อเสียบสายยางอ่อน หนามเหล่านี้จะสร้างวงแหวนปิดผนึกหลายวงติดกับผนังด้านในของสายยาง เมื่อยึดด้วยแคลมป์รัดท่อสแตนเลส ความต้านทานการดึงออกที่ได้จะสูงกว่าข้อต่อสวมตรงมาตรฐานอย่างมาก

3. ความสามารถในการเปลี่ยนทิศทางที่มีประสิทธิภาพ: เมื่อเปรียบเทียบกับการใช้ T-fitting หลายตัวในซีรีส์ โครงสร้างแบบ cross-type จะดำเนินการเปลี่ยนทิศทางแบบหนึ่งในสามในหน่วยเดียว ซึ่งจะช่วยลดจำนวนข้อต่อทั้งหมดและจุดรั่วที่อาจเกิดขึ้น ส่งผลให้รูปแบบการวางท่อสะอาดขึ้นและคล่องตัวยิ่งขึ้น

ความสามารถในการปรับตัวสูง

การติดตั้งท่อน้ำเจดีย์ Cross-Type ของ Shenchi แสดงให้เห็นถึงความสามารถในการปรับตัวที่ยอดเยี่ยม ซึ่งสามารถตอบสนองความต้องการในการเชื่อมต่อท่อในสถานการณ์และข้อกำหนดที่หลากหลาย:

มิติเฉพาะของความสามารถในการปรับตัว:

ความเข้ากันได้ของท่ออ่อน: การออกแบบเจดีย์ที่มีหนามเข้ากันได้กับวัสดุท่ออ่อนที่หลากหลาย รวมถึง PU, PE, PVC, ซิลิโคน, ไนลอน และยาง ทำให้สามารถใช้งานได้อย่างกว้างขวางในด้านต่างๆ เช่น การบำบัดน้ำ นิวแมติกส์ เทคโนโลยีทางการแพทย์ และการแปรรูปทางเคมี

ขนาดและความเข้ากันได้ของข้อมูลจำเพาะ: เส้นผ่านศูนย์กลางภายนอกของเจดีย์ครอบคลุมข้อกำหนดทั่วไปเจ็ดประการ ได้แก่ 4 มม. 6 มม. 8 มม. 10 มม. 12 มม. 16 มม. และ 20 มม. ทำให้สามารถจับคู่กับท่ออ่อนต่างๆ ที่มีเส้นผ่านศูนย์กลางภายในตั้งแต่ 3 มม. ถึง 19 มม.

ความยืดหยุ่นในการวางแนวการติดตั้ง: โครงสร้างสี่ทิศทางรูปกากบาทรองรับการกำหนดค่าอินพุต/เอาท์พุตหลายรูปแบบ เช่น เข้า/ออกสามทาง สามเข้า/ออก และสองเข้า/สองออก ช่วยให้สามารถปรับได้อย่างยืดหยุ่นตามเค้าโครงไปป์ไลน์จริง

ความสามารถในการปรับแต่ง: เรานำเสนอบริการปรับแต่ง ODM และ OEM ซึ่งช่วยให้เราสามารถปรับเปลี่ยนโปรไฟล์เข็มเจดีย์ จำนวนเข็ม จำนวนพอร์ต การตกแต่งพื้นผิว และการทำเครื่องหมายด้วยเลเซอร์ตามแบบที่ลูกค้าต้องการ เพื่อให้เป็นไปตามข้อกำหนดที่ไม่ได้มาตรฐาน

การขยายส่วนต่อประสาน: สามารถใช้ร่วมกับผลิตภัณฑ์อื่นๆ ในซีรีส์เดียวกันได้ เช่น อุปกรณ์ฟิตติ้งเจดีย์ชนิด L, T-type และแบบติดตั้งบนแผง เพื่อสร้างโซลูชันที่ครอบคลุมสำหรับการแยกการไหล การเปลี่ยนแปลงทิศทาง และการเชื่อมต่อแบบแผงผ่าน
